电子称检测方案ccd视觉检测技术应用

产品详情

  电子称检测方案ccd视觉检测技术应用

  检测工件面积:

  长度300mm*宽度265mm的样件的平面外观检测

  检测内容:

  1:左上角检测样件四分一区域

  2:右上角检测样件四分一区域

  3:左下角检测样件四分一区域

  4:右下角检测样件四分一区域

  5:反面检测效果

  注明:以上检测项目,均需要在影像下清晰可见才能检测

  检测效率:每分钟检测数量80-150件(根据样件送料速度)。

  分工段进行:按照检测内容细分检测步骤.

  设备组成及机构

  1:四元数数控视觉检测软件

  2:工业电脑

  3:显示器 19寸

  4:工业相机: 4套, 整个平面区分成4部分检测

  5:工业镜头: 4套FA工业镜头

  6:在线检测仪器

  7:机械手臂

  剔除不良品样件

  设备外观3D立体图

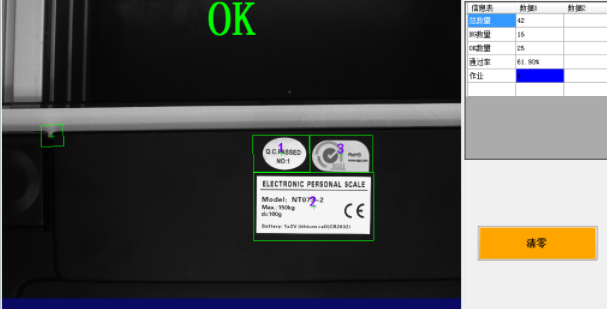

    反面检测良品效果图:OK
