CCD半自动曝光机系统,自动对位操作简单

产品详情

如今传统手动曝光机,用人工来进行菲林与底板手工对位精度在100um左右;而且重复靠人眼对位,劳动强度非常大,年轻人不愿承担。由于高精度、高速度的工艺需求,需要提高曝光机的核心竞争力。

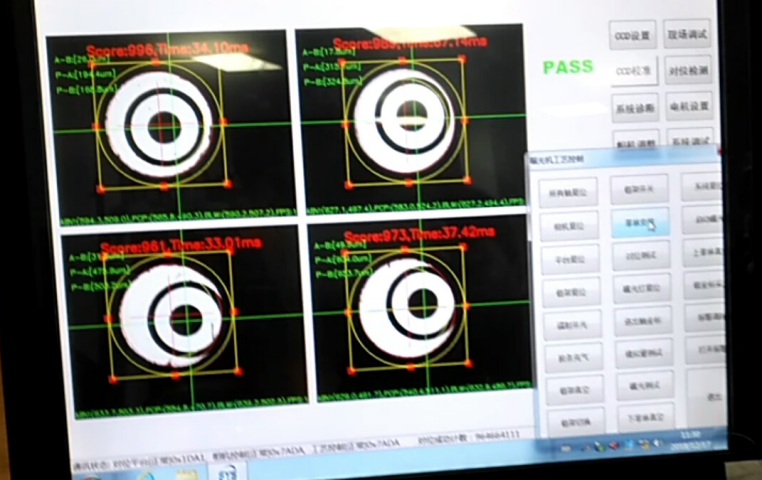

四元数针对上述问题研发了CCD半自动曝光机系统其原理:先通过相机居中功能使四个靶标位于中心位置,再通过对位平台的运动来实现上下菲林和板中心对齐,四个相机分别对四个靶标进行识别监控,确保对位精度。

达到效果后就可以进行曝光,且这一过程耗时时间短,操作简单,对操作人员要求不高,可以实现一键安装菲林。


CCD半自动曝光机系统特点:

1.单/双面曝光。

2.伺服控制双框进出。

3.八根轴控制四相机。

4.自动对位,精度高,操作简单。

5.多方面的安全机制保证人工的安全性以及机器的使用寿命。

6.可定制的上位机操作画面。

CCD半自动曝光机系统参数:

硬件平台:工业级工控机+四元数控制器+千兆网口相机

对位精度:±5μm

对位时间:1秒

CCD个数:4个

曝光方式:双框进出单/双面曝光

深圳四元数致力于运动控制、图像与视觉传感等工业自动化技术的研发和应用,产品广泛应用于印刷设备、模切设备、贴合设备、多轴数控设备、机械手、电子加工和检测设备、激光加工设备、抛光机械生产自动化等工业控制领域。
